【サイズ表あり】PF管とCD管など電線管の使い分けのポイントや、よくある疑問点まとめ

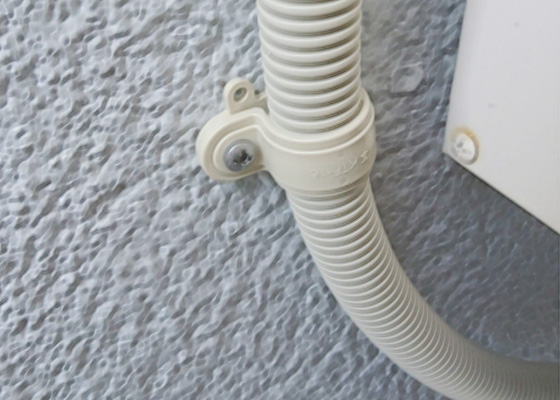

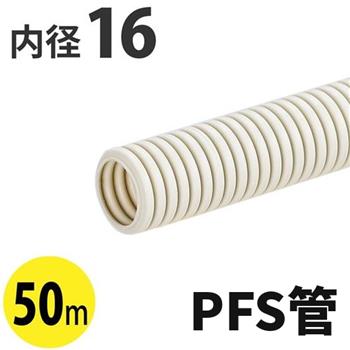

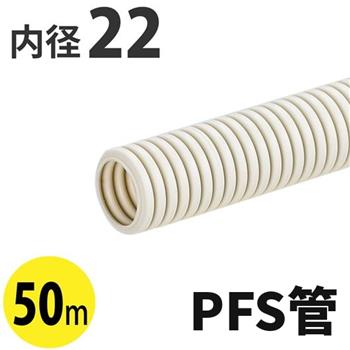

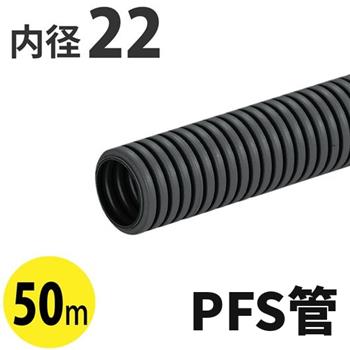

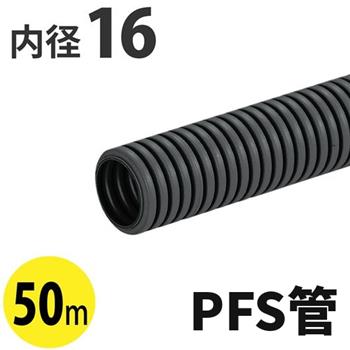

PF管は合成樹脂製の可とう性電線管で、手で自在に曲げられるため配管作業がスムーズに進みます。樹脂素材ならではの耐久性・耐食性を備えており、屋外配管にも対応可能です。加えて自己消火性を持つため、露出配管・隠蔽配管のいずれの現場でも採用されています。

VE管（硬質塩化ビニル電線管）は塩化ビニル製の直管タイプの電線管です。耐候性・耐水性に優れているため、実際には電柱からの引込み立ち上げ配管や屋外の露出配管、地中埋設配管など幅広い場面で採用されています。可とう性を持たないため、複雑に曲げる箇所ではPF管など可とう管との併用が必要です。標準色はグレーですが、ベージュ色の製品（未来工業製のJ管など）も流通しています。

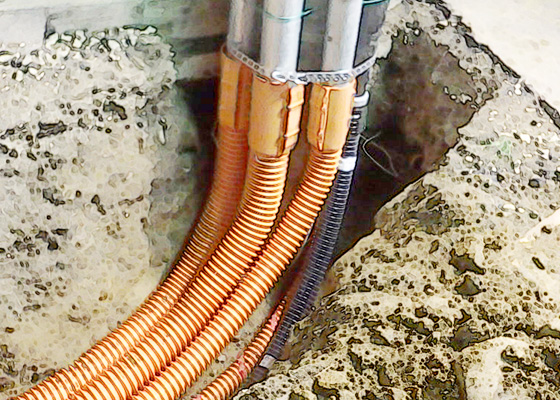

CD管も合成樹脂製の可とう電線管の一種ですが、自己消火性を持たず紫外線にも弱いため、屋外での使用はできません。使用する際はコンクリート内に埋め込むか、金属製のダクトや電線管に収める形での施工が必須です。

FEP管は波付き構造を持つ硬質合成樹脂電線管です。表面の波形状によって荷重によるたわみが抑えられ、通線作業がしやすいのが特長です。地中埋設用の管路として定番の存在で、内径30mm程度から100mmを超える大口径タイプまでラインナップされています。

G管（厚鋼電線管）は内外面に溶融亜鉛めっき処理を施した肉厚の金属製電線管です。耐候性が高く、外部からの衝撃にも強い機械的強度を備えているため、屋外配管にも対応できます。

E管（ねじなし電線管）はねじ加工を行わないタイプの金属電線管です。ねじを切る前提の電線管は強度を保つために肉厚を厚くする必要がありますが、E管はねじ加工をしない分、肉厚を薄くでき、結果として薄鋼電線管よりも内径にやや余裕が生まれ、電線を多く収容できます。薄鋼電線管と同じく、基本的には屋内配管向けの製品です。

C管（薄鋼電線管）は肉薄な金属製の電線管で、主に屋内での使用を想定した製品です。樹脂製の電線管と比べて耐衝撃性には優れますが、耐候性は低いため屋外配管には適しません。
