同軸ケーブルとは？その種類と規格、構造をわかりやすく解説

おすすめの分波器と使用例・接続方法を解説

同軸ケーブルとは本来、内部導体と外部導体が同じ軸上に配置された構造のケーブルを指します。
ですが一般的には、同軸ケーブルだけでテレビ接続用の同軸ケーブルのことを指す場合が多いです。

テレビの配線工事を行う際に、同軸ケーブルについて正しく理解することは非常に重要です。特に「S-5C-FB」のような品番は、JIS規格に基づいて太さや性能を記号化したものなので、意味を知っておくと自分に合ったケーブル選びに役立ちます。

このページでは、同軸ケーブルの基本構造や種類、規格の読み方、選び方の基準について、わかりやすく解説します。

ソリッドケーブル関連商品を見る

目次
  1. 同軸ケーブルの構造
  2. 住宅内での用途別種類
    1. BS/CS放送や長距離配線なら S-5C-FB
    2. 室内の一般的なテレビ配線なら S-4C-FB
    3. 短距離配線や柔軟性重視なら 3C-2V
  3. 同軸ケーブルの規格を読み解く
    1. JIS規格とMIL規格（RG規格）の違い
    2. 【規格】5C・4C・3Cって何？
    3. 【規格】FBとか2Vって何？
    4. 【規格】先頭の「S」って何？（BS/CS対応の見分け方）
    5. 【規格】インピーダンス75Ωと50Ωの違い
  4. 同軸ケーブルの選び方
  5. まとめ

同軸ケーブルの構造

一般的な同軸ケーブルは以下の4層構造になっています

同軸ケーブルの構造
① 内部導体（芯線）：信号を伝える部分
② 絶縁体：内部導体を包み、電気的に絶縁
③ 外部導体（シールド）：外来ノイズを遮断
④ 外被（ジャケット）：物理的な保護

住宅内での用途別種類

種類 特徴 主な用途
S-5C-FB 太くて低損失で信号の減衰が少ない BS/CS放送や長距離配線
S-4C-FB 損失と柔軟性のバランスが良い 室内の一般的なテレビ配線
3C-2V 損失は大きいが、細くて柔らかい 短距離配線や柔軟性重視

※「S」はBS/CS放送への対応を示す記号です。詳しくは「先頭の『S』って何？」で解説しています。

BS/CS放送や長距離配線なら S-5C-FB

太くて低損失で信号の減衰が少ないため、長距離配線や高周波（BS/CS）に最適
FBタイプなので、遮蔽性も高くノイズに強い
やや硬めなので、狭い場所での取り回しには注意

ソリッドの5C-FB

室内の一般的なテレビ配線なら S-4C-FB

損失と柔軟性のバランスが良く、家庭用テレビ配線に最適
FBタイプなので、遮蔽性も高くノイズに強い
5Cと比べて細く柔らかいので、室内での露出配線に向いている
こちらもBS/CSまで見る場合は、先頭に「S」の付いた「S-4C-FB」を選ぶ

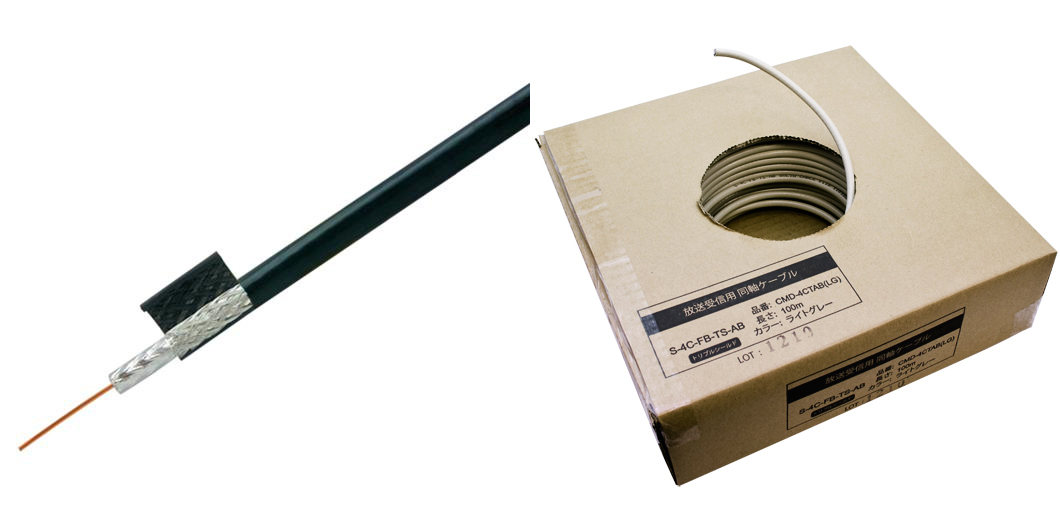

ソリッドの4C-FB

短距離配線や柔軟性重視なら 3C-2V

損失は大きいが、細くて柔らかく、短距離配線、防犯カメラ用配線に最適
取り回しが非常に楽な分、ノイズ耐性はあまり高くない
現状では防犯カメラ用途だけで、テレビ用には不向き
古い住宅で3C-2Vがテレビ配線として使われている場合は、交換が望ましい

同軸ケーブルの規格を読み解く

「S-5C-FB」のような表記は、思いつきの型番ではなく、日本の公的な規格に基づいて性能を記号化したものです。ここでは、規格の種類と、品番記号の読み方を順番に解説します。

JIS規格とMIL規格（RG規格）の違い

国内で流通する同軸ケーブルの規格は、主に次の2種類です。

規格 制定元 品番の例 特徴
JIS規格 日本産業規格（JIS C 3501／C 3502） S-5C-FB、5C-2V など 品番の数字が太さ（絶縁体の直径）を表すため、太さ順に並べやすい。国内のテレビ配線で主流
MIL規格（RG規格） アメリカ軍の仕様（MIL-C-17など） RG-58、RG-174 など 「RG」に続く数字は制定順の型式番号で、太さ順ではない。無線機器や海外製品で見られる

家庭用のテレビ配線では、基本的にJIS規格のケーブルを選んでおけば問題ありません。以降の解説もJIS規格の品番を前提にしています。

なお、JIS規格の中でも用途によって根拠規格が分かれています。

  • JIS C 3501：主に無線機器の接続・内部配線・給電線などに使われる高周波同軸ケーブル向けの規格（例：3C-2Vなど）
  • JIS C 3502：テレビジョン受信用同軸ケーブルに特化した規格で、「S-5C-FB」のような衛星放送受信用ケーブルはこちらが根拠規格

CHECK!

【規格】5C・4C・3Cって何？

同軸ケーブルの規格を表す記号の一種です。数字（3,4,5など）は、絶縁体の直径を表します。数字が大きいほど太くて、信号の減衰量が少なく、伝送能力に優れています。Cは、Coaxial（同軸）の略ではなく、次に説明する特性インピーダンス「75Ω」を示す記号です。

記号 絶縁体の直径 ケーブル外径（目安）
3C 約3.0mm 約5.5mm
4C 約3.7mm 約6.0mm
5C 約5.0mm 約7.7mm

【規格】FBとか2Vって何？

同軸ケーブルの構造（絶縁体の材質とシールドの重ね方）を規定する記号です。

記号 意味 特徴
F 絶縁体が発泡ポリエチレン 低損失・ノイズに強い
B 外部導体がアルミテープ＋編組線の二重構造
2 絶縁体がポリエチレン充実形 コスト重視・標準性能
V 外部導体が一重

このほか、W（編組二重）やT（編組三重）といったさらにシールド性能を高めた記号もあり、数字が増えるほど遮蔽性が向上します。

【規格】先頭の「S」って何？（BS/CS対応の見分け方）

品番の先頭につく「S」は、BS/CS放送（衛星放送）に対応していることを示す記号です。Satellite（衛星）の頭文字に由来し、この記号がないケーブルは地上デジタル放送は伝送できても、CS放送のような高い周波数帯まで安定して伝送できない場合があります。

表記 対応する放送
xC-2V 地上デジタル放送
xC-FV 地上デジタル放送・BS放送（右旋）
xC-FB 地上デジタル放送・BS放送（右左旋）・CS放送（右左旋）

※xにはケーブルの太さが入ります。（例：3C-2V　5C-FB）

テレビでBS/CSの両方を視聴している、または今後視聴する予定がある場合は、必ず先頭に「S」の付いたケーブルを選びましょう。

【規格】インピーダンス75Ωと50Ωの違い

同軸ケーブルの規格記号「C」または「D」は、特性インピーダンス（高周波回路における電圧と電流の比）を表しています。テレビ用途の規格は75Ωに統一されているため、テレビ配線では基本的に「C」表記のケーブルを選べば問題ありません。

記号 インピーダンス 主な用途
C 75Ω テレビ、映像機器、監視カメラ等の映像信号伝送
D 50Ω 無線機器、防災無線等の高周波信号伝送

75Ωのケーブルに50Ω用の機器を接続するなど、インピーダンスが異なる組み合わせで使用すると、信号の反射や損失が増える原因になるため注意が必要です。

同軸ケーブルの選び方

ケーブルの長さと減衰量

伝送距離が長いほど信号の減衰が発生するので、なるべく減衰量の少ない（太い）ケーブルを使用することが望ましいです。室内等の短い距離の場合は細いケーブルでも対応可能です。

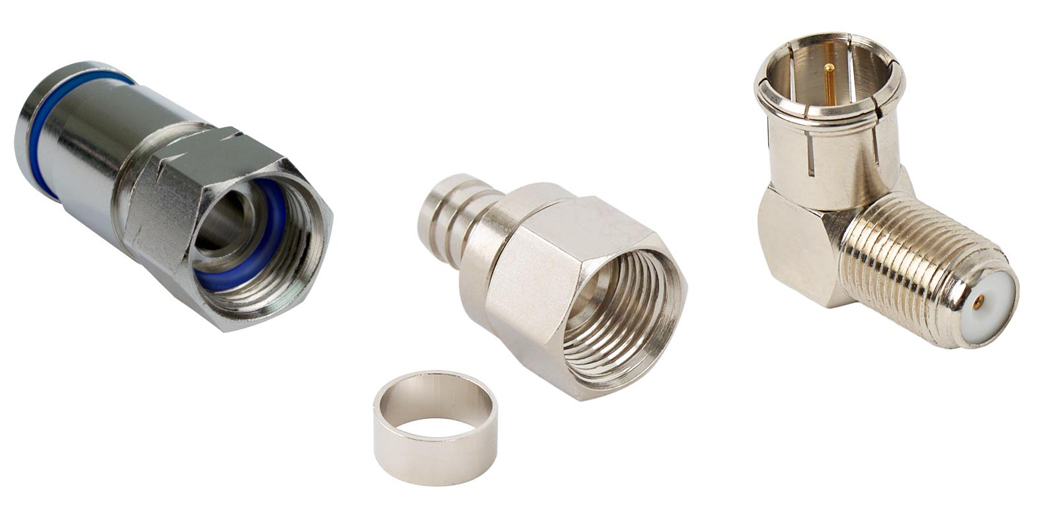

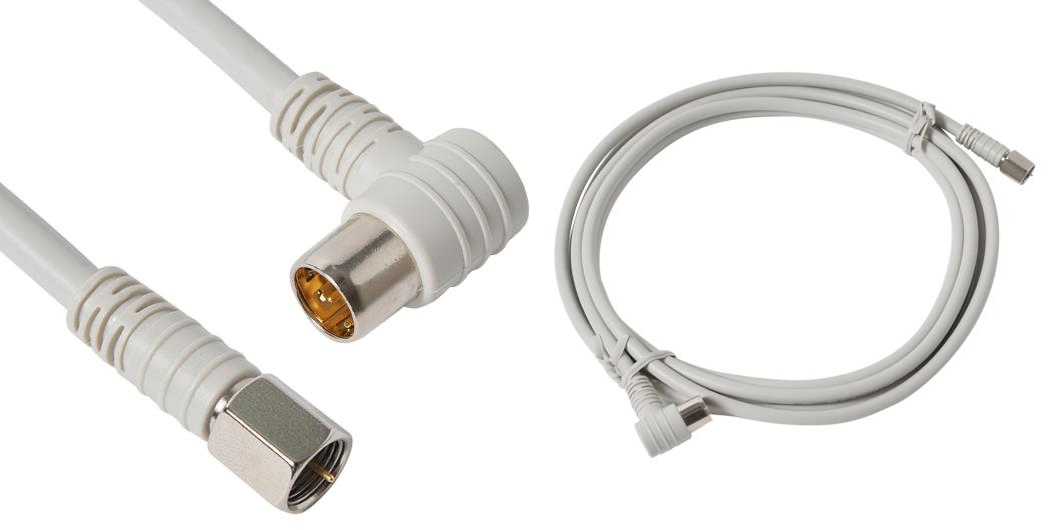

コネクタの種類（F型、BNC型など）

接続する機器に適したコネクタ形状を選びましょう。テレビ配線にはF型、監視カメラにはBNC型が一般的で、インピーダンス（テレビ接続用は通常75Ω）も合わせる必要があります。

受信する放送の種類（地上波／BS・CS）

地上波だけを見る場合は「5C-2V」のようなSなしのケーブルでも配線できますが、BS/CS放送まで視聴する場合は、必ず先頭に「S」が付いた規格のケーブル（S-5C-FBなど）を選びましょう。

屋内／屋外の使用環境

屋外で使用する場合は、耐候性・耐水性・防紫外線性などの性能が求められます。同軸ケーブルの外皮材質が屋外仕様に適しているかの確認が重要です。屋内では柔軟性や施工性を重視すると扱いやすくなります。

まとめ

同軸ケーブルは、テレビ信号の伝送において重要な役割を担う配線部材で、安定した信号伝送とノイズ耐性が求められます。品番はJIS規格に基づいて太さやシールド構造、BS/CS対応の有無が記号化されているため、意味を理解した上で用途や環境に応じた種類を選ぶことで、トラブルのないテレビ視聴環境を構築できます。
