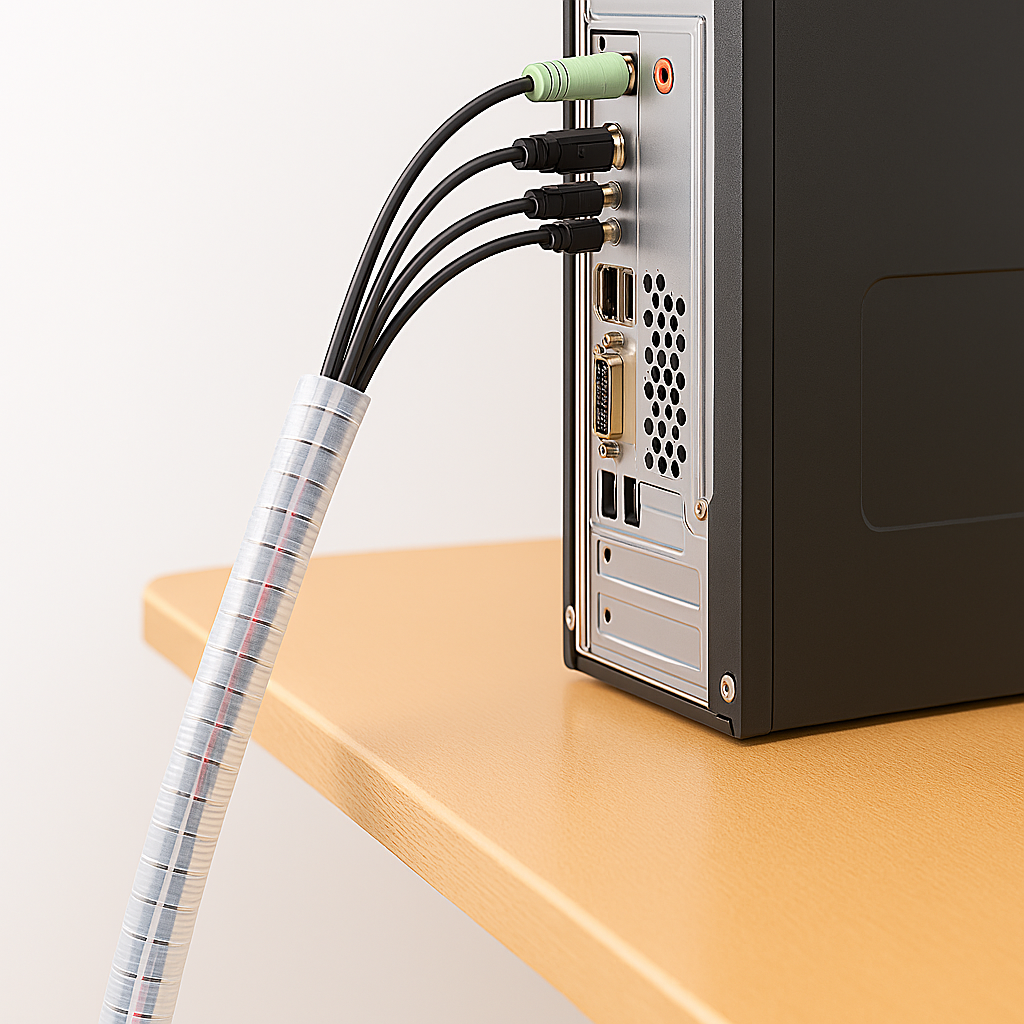

【収納動画あり】ケーブルスリーブの太さミスに注意！失敗しやすいポイントと正しい選び方

• 複数本束ねるなら束ねた状態の最大外径で見る

通し忘れ・通らないといったリスクを減らせます。

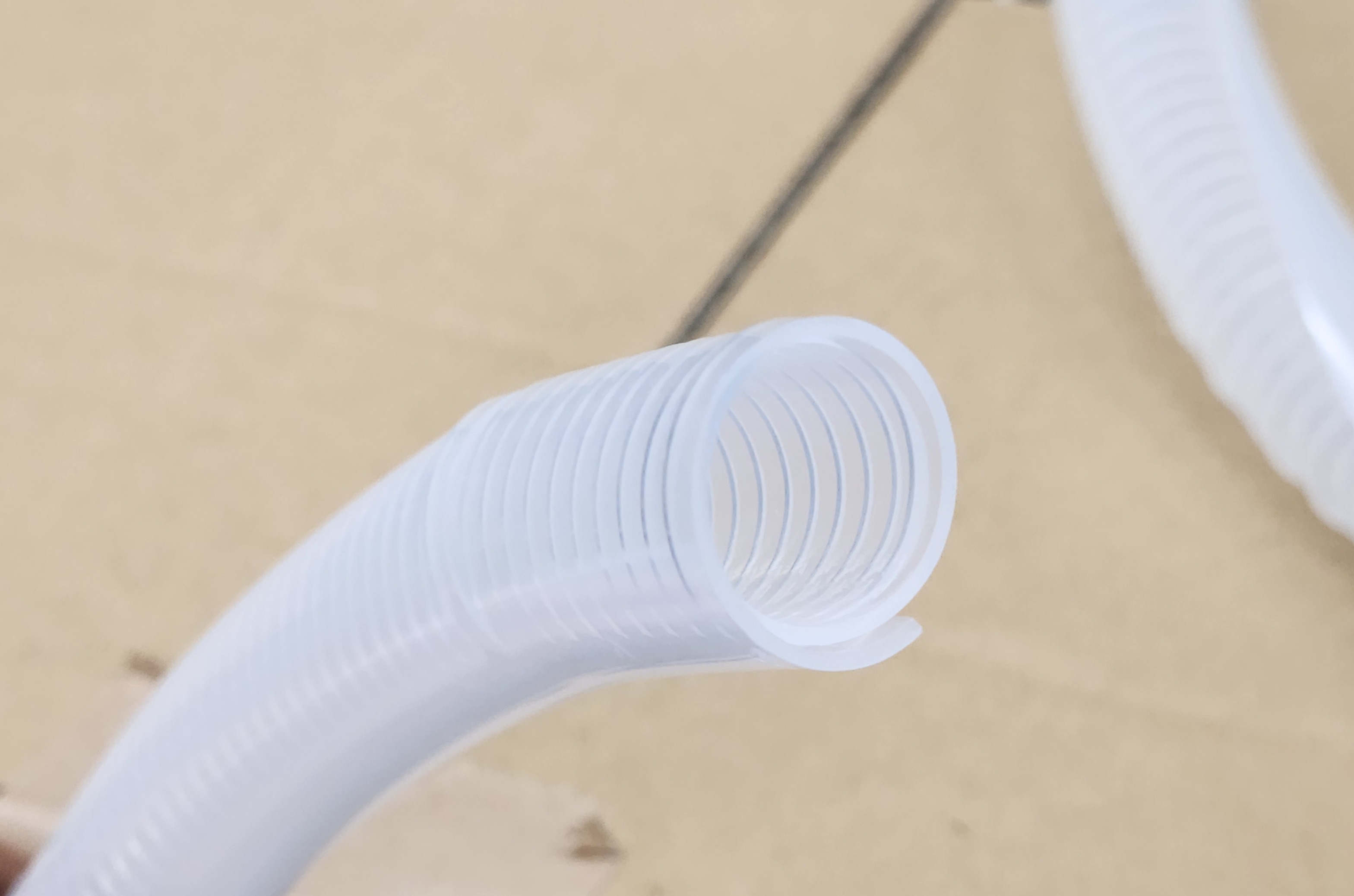

スリーブには

• 最小径（通常時）
• 最大拡張径（広げた状態）

があります。実際どこまで広がるかは製品によって差があるため、ご使用の製品の仕様書・メーカー公表資料をご確認ください。

ジャストサイズを狙うと、製品によっては

• 通しにくい
• 途中で引っ掛かる
• 作業性が悪い

といったケースがあるため、少し余裕を持たせて選ぶと作業しやすくなる傾向があります。

メジャーやノギスを使う場合、以下の順番で採寸すると失敗しにくくなります。

1. 束ねる予定のケーブルをすべて仮に並べ、束ねた状態の最大幅を測る
2. 最大幅に対して、ゆとり(数mm程度)を見込んだ内径の製品を選ぶ

なお、必要なゆとりの目安は製品の伸縮性によって変わるため、目安量についてはご使用の製品の仕様書・メーカー公表資料の記載を優先してください。

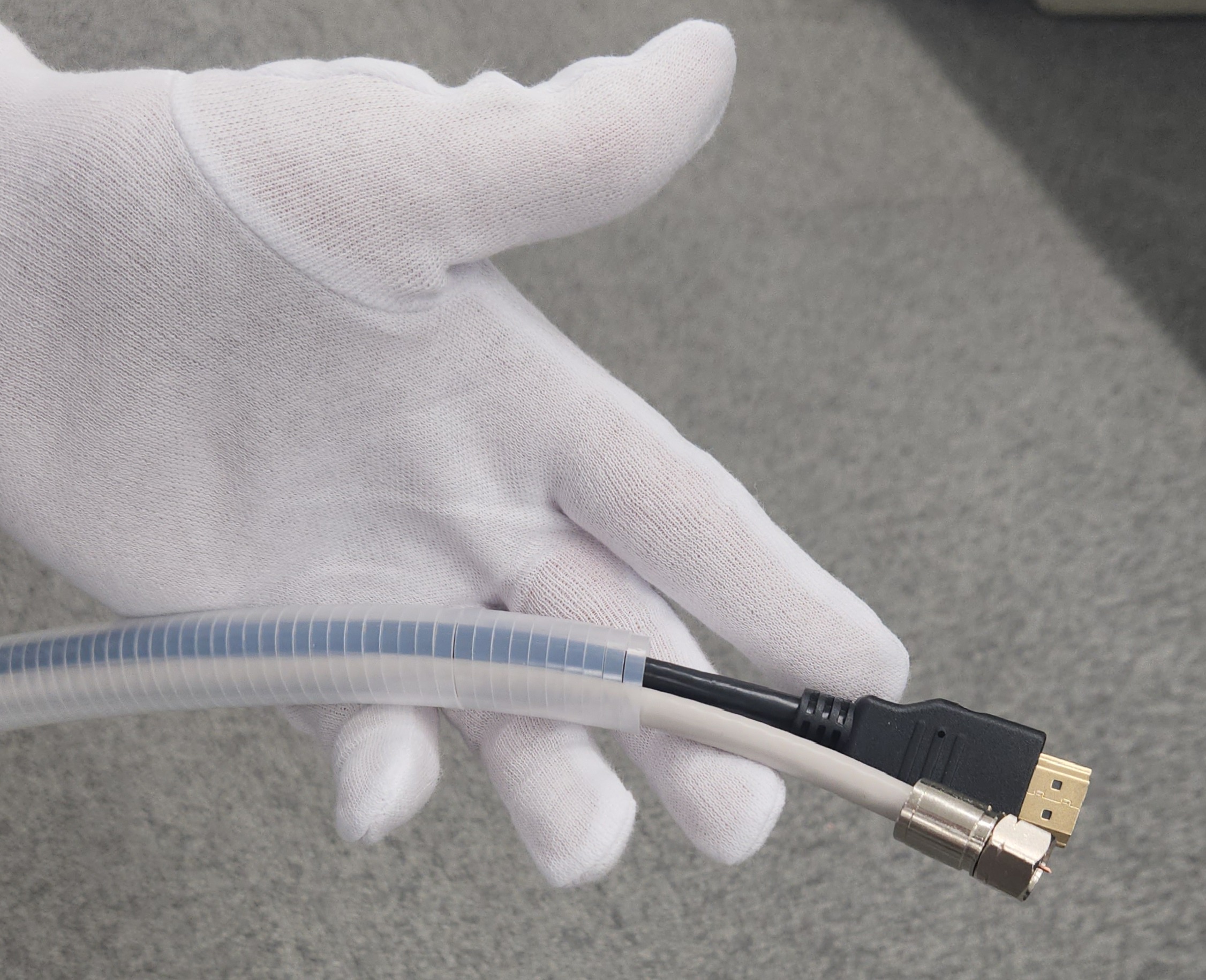

ケーブルをラック内やダクトに収納すると、重なりや曲げによって見かけの外径が増えることがあります。その結果、

• ダクトに収まらない
• 他配線と干渉する

といった問題につながる場合があります。例えば、LANケーブル3本を1本ずつ別々の外径基準で選んでしまい、束ねた状態でスリーブに通せなかった、というケースは実際によくある相談の一つです。

編組タイプのスリーブは、曲げることで一時的に外径が広がる性質を持つ製品があります。伸縮の度合いは製品によって異なるため、

• 配線コーナー部で詰まる
• 想定以上にスペースを取る

といったことが起こる場合は、製品仕様もあわせてご確認ください。

• 面ファスナー
• ケーブルタイ

などの固定方法によっても見かけの太さが変わる点に注意が必要です。締め付けが強すぎると、スリーブ内のケーブルが偏り、部分的に膨らんで見えることもあります。また、ケーブルの種類によっては、締め付けすぎにより性能への影響や外被の傷みにつながる場合があります。

• ケーブルを後から追加・交換しやすいタイプもある
• ある程度の伸縮性があり、太さの融通が利きやすい
• 見た目の高級感を出しやすい

• 加熱後は形状がほぼ固定され、外観がすっきりする
• 一度収縮させると、中のケーブルの追加・交換がしにくい
• 太さの融通は編組タイプに比べて利きにくい

「あとから配線を足す可能性があるか」「見た目の仕上がりをどこまで重視するか」を基準に選ぶと選定しやすくなります。

A. 可能ですが、束ねた状態の最大外径を基準に太さを選ぶ必要があります。1本ずつの外径だけで判断すると、通らない・きつすぎるといった失敗につながりやすいのでご注意ください。

A. 見た目のすっきり感を最優先しない限りは、多少余裕のあるサイズの方が作業性がよく、収納後の膨らみにも対応しやすい傾向があります。

A. 内径表記に加えて、拡張時の最大径や伸縮性も製品によって異なります。特にコネクタ込みで通す場合や複数本を束ねる場合は、ご使用の製品の仕様書や実際の採寸結果とあわせて確認することをおすすめします。
