テレビコンセント(壁面端子・TVユニット)の用途・種類・選び方を解説

テレビコンセントは、宅内テレビ工事には欠かせない受信システム機器です。最適な機種を選択することで、信号レベル・信号品質を適切に保ち、効率の良い施工が可能となります。

このページでは、テレビコンセントの用途・種類・選び方をわかりやすく解説します。

テレビコンセントとは?

アンテナからの受信信号やケーブルテレビ局からの伝送信号は、同軸ケーブルを使って主に壁の内側を通って各部屋へと伝送されます。 テレビコンセントは、壁裏の同軸ケーブルを部屋の中に引込むための受信システム機器です。 各部屋のテレビコンセントとテレビやレコーダーなどの受信機を接続することで、放送を視聴できるようになります。

種類によって、地上デジタル放送対応、衛星放送対応などの機種があり、4K8K衛星放送対応の機種であれば、最高画質の8K放送の信号伝送に対応しています。

また、テレビコンセントには、壁面端子やTVユニットなどの呼称もあります。

テレビコンセントの用途

テレビコンセントは以下のような用途で使用されています

テレビコンセントの用途
信号の安定供給
各部屋のテレビコンセントの出力レベル・信号品質を適正に保つことで、どの部屋でも安定してテレビ放送を視聴できます。
複数台の接続
2端子型の機種を使うことで、テレビとレコーダーなど複数の受信機を使用することができます。
ノイズ軽減
ハイパスフィルタ内蔵の機種は、ケーブルテレビの上り信号へのノイズを遮断します。
SHマーク・HSマーク登録機種は、Wi-Fiルーターや電子レンジからのノイズを遮断します。
電流カット型の機種は、電源性ノイズを軽減します。
効率的な施工
端子稼働型の機種や端子に角度をつけた機種など、壁裏の狭い場所での施工を効率化できる機種があります。

テレビコンセントの種類

テレビコンセントにはいくつかの種類があり、それぞれに特性と注意点があります。

テレビコンセントの種類

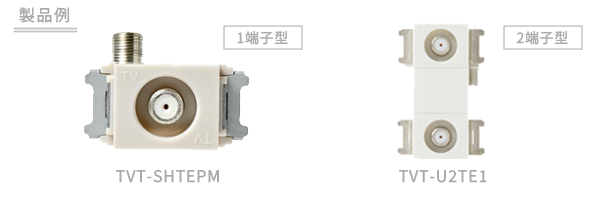

端末用
特性

宅内伝送路の端末部(配線が最後になる部屋)で使用します。

入力端子は1つ、出力端子は1つ(1端子型)または2つ(2端子型)です。出力端子にダミー抵抗を内蔵した機種もあります。

注意点

伝送環境によっては、出力レベルや信号品質が低くなり、2端子型を使用できない場合があります。

端末テレビ端子

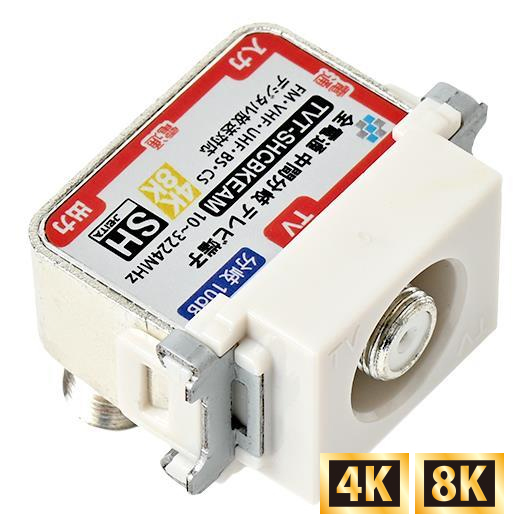

中間用
特性

宅内伝送路の中間部(配線の途中にある部屋)で使用します。

入力端子1つに対し、信号を部屋に引き込むためのTV端子が1つまたは2つ、伝送路に信号を送る出力端子(分岐端子または分配端子)が1つあります。

ごく稀に、ケーブルテレビの特殊な伝送路で使用する、分岐端子が2つの機種もあります。

注意点

電気的性能が良くない機種の場合、ノイズ(放送へのブロックノイズやケーブルテレビの上り信号へのノイズ)の発生につながります。

中間テレビ端子
電流通過型
特性

衛星アンテナやブースターへの電源供給が必要な場合に使用します。

注意点

2端子型の機種によっては、電流通過端子が1つの場合があります。

電源供給を行う機器は、必ず電流通過端子に接続してください。

電流通過型テレビ端子
電流カット型
特性

衛星アンテナやブースターへの電源供給が不要な場合に使用します。不要な電流をカットすることで、電源性ノイズを軽減します。

注意点

伝送路の途中に電流カット型の機種が設置されていると、その経路からは電源供給ができません。

電源供給を行う経路を確認して、電流通過型と電流カット型を適切に使いわけてください。

電流カット型テレビ端子

テレビコンセントの選び方

施工に最適なテレビコンセントを選ぶには、以下の点を考慮してください

テレビコンセントの選び方

対応する周波数帯域

視聴したい放送に合わせて、適切な周波数帯域に対応した機種を選択してください。特に、4K8K衛星放送を視聴する場合は、SHマーク・HSマーク登録機種をご使用ください。

電気的性能

信号レベルを高く保つには挿入損失が小さい機種を、信号品質の低下を防ぐには(端子間)結合損失が大きい機種を選択してください。

電源供給の有無

衛星アンテナやブースターへの電源供給が必要な場所には電流通過型を、不要な場所には電流カット型を使用してください。

設置環境

ユニットボックスの有無や壁裏の奥行など、テレビコンセントの設置スペースにあわせた大きさ・形状の機種を選択してください。

ソリッドケーブルのラインナップ

ソリッドケーブルでは、端末用・中間用、電流通過型・電流カット型など、各種テレビコンセントを取り扱っています。 また、すべての機種が4K8K衛星放送に対応しています。地上デジタル放送から4K8K衛星放送までのすべての帯域の信号を、安定して伝送可能です。
