【画像解説つき】分配器・分波器・分岐器の違い、接続方法

2分配器

商品詳細ページへリンクします

1つの入力端子と2つの出力端子を持ちます。

3分配器

商品詳細ページへリンクします

1つの入力端子と3つの出力端子を持ちます。

4分配器

商品詳細ページへリンクします

1つの入力端子と4つの出力端子を持ちます。

分配器には、出力端子数というものがあります。この出力端子の本数によって「2分配器」「3分配器」「4分配器」と呼ばれています。「6分配器」「8分配器」もあります。
複数のテレビを見られるようにしたい場合、その台数に応じて出力端子数を増やしましょう。

ケーブル一体型分波器

商品詳細ページへリンクします

分波器本体とケーブルが一体化していて接続が簡単です。信号の損失が少ないのも特徴です。ケーブルが断線した場合には、分波器全体を交換する必要があります。

単体型分波器

商品詳細ページへリンクします

分波器本体のみで構成されており、ケーブルは別途用意する必要があります。ケーブルが断線した場合でも本体をそのまま使用可能で、ケーブルを別途購入する手間はありますが、ケーブルの長さを自由に選べます。

ケーブル付き分波器を選ぶ際は、コネクタの種類にも注意しましょう。コネクタは以下の3種類に分けられます。

S型

真っ直ぐな形状で、幅広い端子に対応しやすいです。

L型

直角に端子を配置しており、壁にあるアンテナ端子に接続する際に出っ張りが少なく、すっきりとした配線が可能です。

F型

ねじこみ式で固定力が高く、信号の劣化を防ぎますが、抜き差しに手間がかかります。

1分岐器

商品詳細ページへリンクします

信号を1つの出力端子と1つの分岐端子に分けます。シンプルな構造で、家庭用として一般的です。

2分岐器

商品詳細ページへリンクします

信号を1つの出力端子と2つの分岐端子に分けます。複数の機器に信号を分けることができます。

4分岐器

信号を1つの出力端子と4つの分岐端子に分けます。多数の機器に信号を分けることができます。

信号損失を最小限に抑えたい場合は、分岐数が少ないモデルを選びましょう。

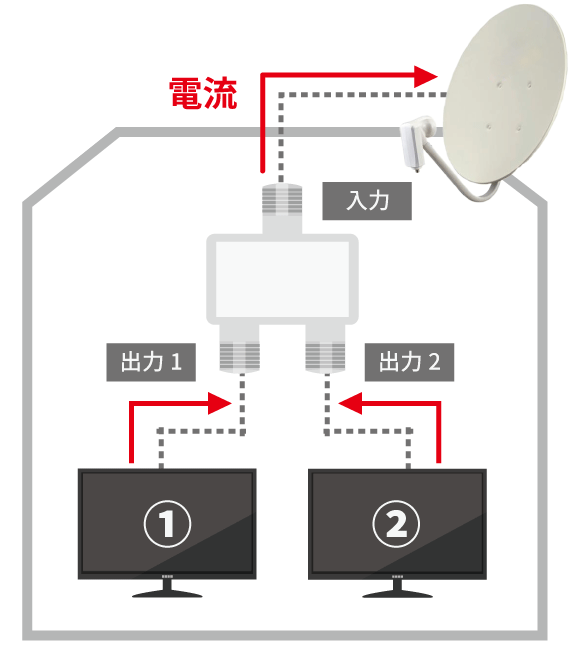

全端子通電型は、すべての出力端子でBS放送が見られるので便利です。一方、1端子通電型は1つの端子だけが通電するため、他のテレビではBS放送が見られません。

「地デジだけ見る」「価格を抑えたい」という場合は1端子通電型でも問題ありませんが、迷った場合は、どの端子でも使える全端子通電型をおすすめします。

信号の劣化を防ぐためには、減衰量（分配損失）がなるべく小さい分配器を選ぶことが大切です。
減衰量は分配数や周波数帯域によって変わります。取扱説明書や仕様書で確認をお願いします。

屋外に設置する場合、IP65以上の防水・防塵性能を持つ分配器を選ぶと、雨や埃から保護されます。
屋内に設置する場合、防水・防塵性能はそれほど重要ではありませんが、耐久性のある製品を選ぶと良いでしょう。

信頼性のあるメーカーの分配器を選ぶと、長期間安定した性能が期待できます。
ソリッドケーブルでは JEITAに加盟し、より安心できる良質な商品の開発を行っており、分配器も一定以上の性能を有する機器に付与される【SHマーク】を取得しているので、安心してお選びいただけます。
